    物鏡的分類
    偏光顯微鏡物鏡的特點是觀察物近、線視場小、要有高分辨能力和較大的數值孔徑。因此，在物鏡設計中首先要校正對小視場、大孔徑角最為敏感的軸上點象差，其次才是校正軸外點象差。

    物鏡分為干燥系統和浸液系統兩類。干燥系統習慣上分為低倍(小于6.3倍)，中倍(10-25倍)、高倍(40-80倍)三種，
    按物鏡校正象差的水平不同，又可分為消色差、復消色差、平場消色差、平場復消色差、平場半復消色差等數類。

    (1)消色差物鏡

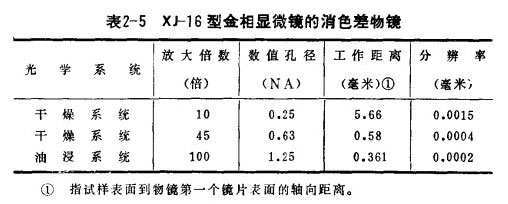

    在色象差方面，消色差物鏡主要是校正軸上點的紅光C和藍光F這兩種單色光的色差，即使B＇f與B＇c點重合，單色象差方面主要對黃光D或綠光e校正球差和近軸點彗差。XJ-16型金相顯微鏡的消色差物鏡(表2-5)可作為此類物鏡的例子。

    數值孔徑為0.25的10倍消色差物鏡由兩個雙膠合透鏡組成，數值孔徑為0.63的45倍消色差物鏡結構比較復雜，在兩個雙膠合透鏡前要附加第三個單透鏡;利用齊明點成象原理設計的油浸物鏡能得到數值孔徑很大的消色差物鏡，但結構更復雜。

    一般來說，消色差偏光顯微鏡物鏡存在下列缺陷:

    1)仍有剩余軸向色差。這是因為消色差偏光顯微鏡物鏡僅對兩種色光校正了軸向色差，但這兩種色光的公共焦點相對第三種色光的焦點仍未重合，即仍有剩余軸向色差。光學設計上稱為二級光譜。

    2)未很好消象散和場曲。因此用消色差偏光顯微鏡物鏡作顯微觀察時，會出現清晰范圍不夠大，中心部位清晰而邊緣部位不夠清晰或與之相反的情況。

    (2)平場消色差物鏡

    國產平場消色差偏光顯微鏡物鏡有兩種:第一種是共扼距為195毫米的物鏡。它是校正了場曲和象散以及垂軸色差不超過2.5%的消色差物鏡，并且要求“倍以下(不包括“倍)象方線視場直徑至少為25毫米，63倍及大于63倍的，象方線視場直徑至少為20毫米。第二種是共扼距為無窮大、校正了場曲和象散、垂軸色差不超過2.5%的消色差物鏡，要求象方線視場直徑至少為25毫米。
