偏光顯微鏡顯示的調整原理
發布人：shpuda發布時間：2014/3/13
偏光顯微鏡顯示的調整，主要應達到光具元件的光軸重合，相互位置適當，光源光通最大，光束方向正確。根據58型單燈信號機光具結構的具體情況，其光具元件的具體要求是:
1.燈碗、簿光器和偏光顯微鏡透鏡組三者光軸應重合一致。
2.燈泡應在橢圓形反射鏡的第一焦點上。
3.偏光顯微鏡透鏡組的組合焦點與橢圓形反射鏡的第二焦點相重合(反射鏡的第一焦點與第二焦點距離為96毫米，偏光顯微鏡透鏡組的組合焦點與小透鏡的距離為62毫米)。
4.薄光器中心應當在偏光顯微鏡透鏡組的組合焦點上，但因為焦點溫度高，色玻璃片易炸裂，也易變質，所以應當將色玻璃片從焦點處向前(或向后)移出1-2毫米。
調整顯示的五個步驟:

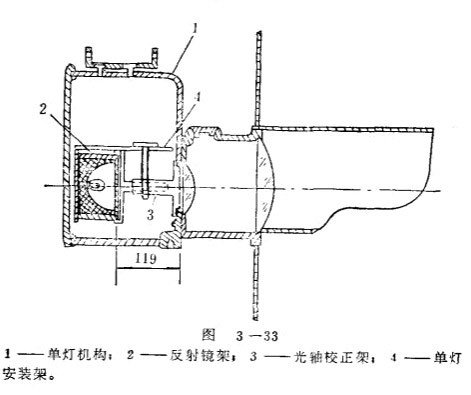

1.用光軸校正架調整燈碗位置(參見圖3-33)。
(1)以小透鏡為標準，將校正架的前端貼在小透鏡的平面上，使其嚴密結合，并從單燈安裝架上仲出一個T形支撐使校正架軸心固定。
(2)以校正架為標準，調整兩側托板，使燈碗全部置于校正架后端圓槽里面，然后擰緊兩側托板的緊固螺絲，固定燈架。
(3)利用燈碗固定部分改進后的兩個螺絲和三個空心螺桿，微調燈碗的位置使之平正，位置正確。
這樣反復調整后，燈碗光軸與偏光顯微鏡透鏡組光軸可基本重合一致。
2.用焦點調整套調整燈泡位置
橢圓反射鏡具有兩個焦點，燈泡(即燈絲)應在第一焦點上，通過反射把光聚集在第二焦點上，透過濾光器再經偏光顯微鏡透鏡組拆射出去。根據這個原理，做一個圓筒形的焦點調整套，其一端套在燈碗上，另一端之白綢布與燈碗第一焦點的距離，剛好等于96毫米。這樣，調整點著的燈飽，使其在白綢布中心出現聚集的光點(直徑3至5毫米左右)，此點即是燈碗的第二焦點，而燈泡則在所要求的第一焦點位置。
3.用單燈木卡尺，調整單燈繼電器的位置
單燈繼電器在機構內的位置，過且偏向左、右、前、后，都會使反射鏡的光通量不能全部透過濾光器而影響信號顯示。已知反射鏡的第二焦點與小透鏡的距離為62毫米，因而薄光器應置于距小透鏡62士1-2毫米處較為合適。根據這一尺寸，求出了色片處于合理位置時，單燈繼電器邊緣與機構邊緣的固定距離，58型為50毫米，60型為55毫米。按照這一固定距離，我們做了一個木卡尺。
在調整顯示時，把木卡尺卡于機構邊緣處，當單燈繼電器外殼與木卡尺相接觸時，即為濾光器的合適位置。這樣調整后，單燈繼電器可能不能人槽，因而在信號機構頂面的適當位置，鉆孔套絲加一可上下調整的螺絲，加以固定。
4.檢查、調整燈泡電壓。
燈泡端電壓的大小與顯示距離、燈泡壽命有直接關系。電壓高些，燈泡光力加強，顯示較好，但燈泡壽命降低，電壓低些，燈泡壽命延長，但光力降低，影響顯示。因此，燈泡電壓必須調整適當。一般，電壓保持在9-9.5伏較為合適。在點燈電路中，凡有燈絲繼電器者，其正反兩方向電壓有0.5-1伏左右的差別，因此，在調整側試時，要取其正反兩方向電壓的平均值。
5.調整信號機的顯示方向。
調整顯示方向是最后一道工序，也是一項重要而艱巨的工作。玻璃再明亮，燈抱位置再正確，如果射出的光束方向不對，效果就不理想。
在調整顯示方向時，人可以站在距信號機一千米以遠的地點了望，并使射出的光束稍抬一點頭，信號才能顯示得更遠。
