ZX-20金相顯微鏡照相裝置的安裝
發布人：shpuda發布時間：2014/3/27
高級型、中級型金相顯微鏡的照相裝置，與顯微鏡主體相連接，出廠時已安裝、調整好，使用時無需重新安裝。但XJ-16型初級金相顯微鏡的ZX-2型顯微攝影裝置，是屬隨機附件，與主體顯微鏡分離，使用時要自行安裝、調校。由于初次裝調比較費時，故作如下簡介。
(1)支架構造

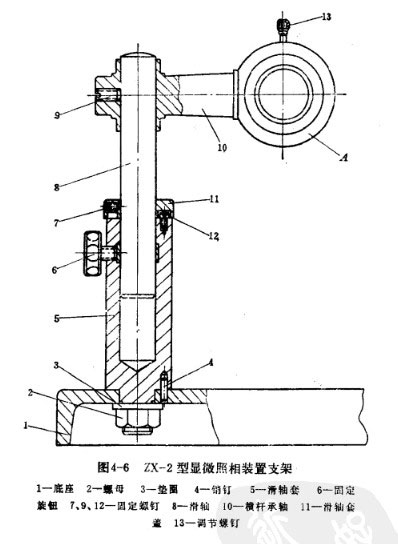

圖4-6是ZX-2型顯微照相裝置支架，金相顯微鏡主體安放在它的底座上，攝影裝置靠橫桿承軸支承。
從圖中可以看出，照相裝置的支架是安裝在底座1上的。滑軸套5通過螺母2與底座緊固。支架由滑軸套5,滑軸8,滑軸套蓋11,橫桿承軸10等件組成。滑軸上端的橫桿承軸由螺釘9固定，滑軸中部的滑軸套蓋由螺釘7緊固后，把滑軸插入滑軸套中，再用固定旋鈕6把滑軸固定在滑軸套內。若把固定螺釘9擰松，則橫桿承軸可繞滑軸轉動，也可上下移動，以改變橫桿承軸位置的高度。滑軸套蓋是作為滑軸定位用的。
(2)照相裝置安裝步驟
ZX-2致顯微照相裝置的安裝，可按下述步驟進行:
1)先將金相顯微鏡放在底座1上，然后按顯微觀察的方法將顯微鏡調整好，保持粗動機構不變。
2)卸下觀察目鏡，旋松目鏡管下方的調節螺釘，把目鏡管向左轉動90°，使其與底座平行。在目鏡管上套入擋光圈后插入6.7倍攝影目鏡。
3)松開固定旋鈕6，將橫桿承軸10向右轉動一定角度后小心地移動金相顯微鏡，將目鏡管伸入橫桿承軸的圓孔內，使橫桿承軸圓孔端面A與攝影目鏡端面處在同一平面內，并上下移動滑軸8，使攝影目鏡處在A面中央。然后把旋鈕6擰緊，以固定滑軸位置。
4)旋松滑軸蓋螺釘7，轉動滑軸套蓋11，使滑軸套蓋上的定位螺釘與清軸套上的定位螺釘12相碰，然后擰緊固定螺釘7，擾把滑軸蓋固定在滑軸上了。以后只要不松動固定螺釘7，即使將固定旋鈕6旋松，也很容易找回原來的工作位置。
5)攝影對焦裝置的T型連接座套在橫桿承軸上，并用調節螺釘13緊固，便可開始攝影對焦工作。
