金相顯微鏡中的棱鏡與反射鏡調整
發布人：shpuda發布時間：2014/3/31
顯微鏡中的棱鏡和反射鏡一般都能拆卸，位置可調整，經過清洗后，可裝復原位。但有時也需連鏡座一起拆下，才能修理其他部件。如鏡座無定位銷釘，拆卸時最好在鏡座處用鋼針劃上標記，這樣對系統的復原較為方便。
校鏡或反射鏡的位置不正時，在視場或投影屏中會呈現黑暗無光、照明不均勻或視場部分被遮擋等。當位置失常程度不大時，成象也能清晰可見，但常伴有象傾斜或象成梯形狀。

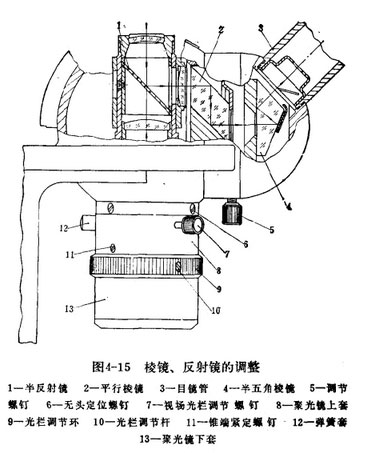

圖4-15表示了XJ-16型金相顯微鏡的半反射鏡、平行棱鏡和半五角梭鏡(即上面所說的單筒梭鏡)的相互位置及光線走向。當半反射鏡1的位置發生偏移時，在目鏡內將觀察到視場失去圓形，亮度不均勻一要使半反射鏡的位置恢復主常，可將碗頭組下端的四個無頭定位螺釘6中的三個旋松，用手指捏住聚光鏡上套8，輕輕轉動，便能把半反射鏡(即析光鏡)的左右位置調整。如果半反射鏡的位置偏高或偏低，可將單簡目鏡管組及平行棱鏡座從碗頭上卸下。轉動聚光鏡調節圈1便可調整半反射鏡的上下位置。調整時，要注意先將有關定位螺釘旋松(在聚光鏡調節圈下方)，調整完畢，應適當旋緊定位螺釘，以防位置發生偏移。
檢查半五角棱鏡的位里是否正常，可先將視場光欄調整在視場中心，并將它開大到與目鏡視場相同時，把目鏡管下方的調節螺釘5旋松，將目鏡管扳轉90°,觀察視場中的視場光欄象是否發生偏移，如無偏移。說明半五角棱鏡的位置正常，若發生偏移，可將單筒目鏡管組卸下，把圓柱頭螺釘9旋出，將半五角棱鏡連同鏡座一起卸下，再旋松圓往頭螺釘4，根據視場光欄象的偏移情況，微調半五角棱鏡的位置，直至無論怎樣轉動目鏡管，均觀察不到視場光欄象位置發生偏移為止。調整完畢，應將圓柱頭螺釘4重新旋牢。
