顯微鏡的構造及使用方法
發布人：shpuda發布時間：2014/5/5
偏光顯微鏡是寄生蟲學實驗的必需儀器，主要用于寄生蟲成蟲、幼蟲、蟲卵等玻片標本的觀察。常用的為光學偏光顯微鏡。
普通光學顯微鏡的構造

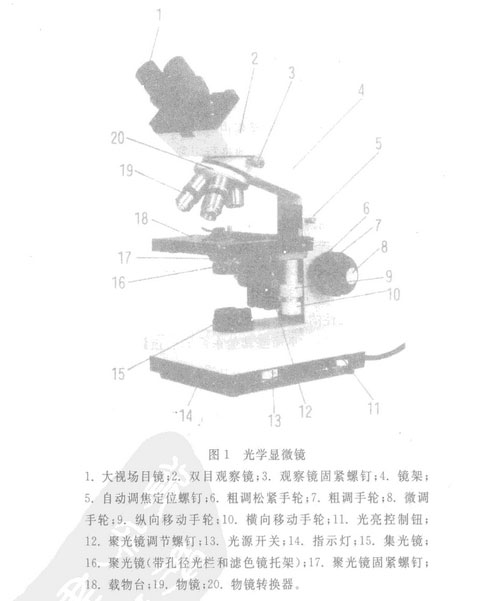

光學偏光顯微鏡的組成分為四個部分:支持系統、放大系統、照明系統和調節系統。見下圖。
1.支持系統
(1)鏡座。
(2)鏡架。
(3)物鏡轉換器：可轉動，以更換不同放大倍致的物鏡。
(4)載物臺:是放置玻片標本的平臺。
(5)機械臺:用于固定玻片標本，并使玻片標本能緩慢而有控制地移動。
2.放大系統
放大系統包括物鏡和目鏡。
(1)物鏡
①放大作用
透鏡外殼上刻的數字表示每個物鏡的放大倍數。
－X4的物鏡放大4倍，
－X10的物鏡放大10倍;
－X40的物鏡放大40倍;
－X100的物鏡放大100倍。
(X100的物鏡下緣有一圈白線，指明必須浸油使用。)
②數字孔徑(鏡口率)
數字孔徑位于外殼上放大倍數的數字之旁。
-10倍物鏡上的數字孔徑為0.28:
-40倍物鏡上的數字孔徑為0.65:
-100倍物鏡上的致字孔徑為1.30:
數字孔徑越大，其分辨率越大，置于物鏡基部的前透鏡就越小。
③外殼上標記的其他數據
物鏡與目鏡之間鏡筒的適宜長度—通常為160mm;
覆蓋載玻片的蓋玻片的適宜厚度—通常為0.17mm。
所有物鏡的螺紋線均為標準化的，因此物鏡轉換器上的物鏡可相互調換。
④物鏡的活動距離。
物鏡的活動距離是指圖像清晰時物鏡前透鏡與毅玻片之間的距離。
物鏡的放大率越大，活動距離就越小。
-10倍物鏡:活動距離為5-6mmi;
-40倍物鏡:活動距離為0.5-1.5mm;
-100倍物鏡:活動距離為0.15-0.20mm。
⑤分辨率
分辨率是指區分開兩個非常書近的物體(或點)的能力。
(2)目鏡
目鏡上面標注著其放大率。
-4倍的目鏡能使物鏡所形成的圖像放大4倍;
-10倍的目鏡能使物鏡所形成的圖像放大10倍。
所現察的物體的總放大倍教的計算方法是:物鏡的放大率X目鏡的放大率。
3.照明系統
(1)光源:采用電光照明，包括電源線、開關、光亮控制鈕、指示燈、集光鏡等。
(2)聚光鏡:聚光鏡是光線射在受檢物體的共同焦點上，位于光源與載物臺之間，可以上升(最大照明)，也可以下降(最小照明)。聚焦和調節必須正確。
(3)光闌:光闌位于聚光鏡內，是用來減小或加大角度，從而減少或增加通過聚光鏡的光線量。
4.調節系統
(1)粗調焦器《粗調探旋》:它是最大的一個螺旋，用以首先尋得某種大致的焦點。
(2)細調焦器(細調螺旋):用以緩慢地移動物鏡.使物體達到精確的焦點。
(3)畏光鏡調節螺旋:此螺旋可升降聚光鏡，以加減照明度。
(4)虹膜光闌杠桿(操作手柄):它是固定在聚光鏡上的小型杠桿，它可以關閉或開放光闌，從而減小或加大角位和光線強度。
(5)機械臺控制器:用以推動載物臺上的載玻片，一個螺旋可使載玻片向前后移動，另一個螺旋可使載玻片向左右移動。
