探索體視顯微鏡的發展歷史及光學原理
發布人：發布時間：2015/4/8
體視顯微鏡是人們身邊再熟悉不過的儀器產品，該儀器的廣泛應用促使了我們的微觀世界變化產生了很大的影響力，此次大家就同普丹儀器來探索體視顯微鏡的發展歷史及基本光學原理。
在公元前一世紀，人們就已發現通過球形透明物體去觀察微小物體時，可以使其放大成像。后來逐漸對球形玻璃表面能使物體放大成像的規律有了認識。
1.透鏡的性能 透鏡是組成體視顯微鏡光學系統的最基本的光學元件，物鏡目鏡及聚光鏡等部件均由單個和多個透鏡組成。依其外形的不同，可分為凸透鏡(正透鏡)和凹透鏡(負透鏡)兩大類。 當一束平行于光軸的光線通過凸透鏡后相交于一點，這個點稱"焦點"，通過交點并垂直光軸的平面，稱"焦平面"。
2.折射和折射率 光線在均勻的各向同性介質中，兩點之間以直線傳播，當通過不同密度介質的透明物體時，則發生折射現象，這是由于光在不同介質的傳播速度不同造成的。當與透明物面不垂直的光線由空氣射入透明物體(如玻璃)時，光線在其介面改變了方向，并和法線構成折射角。
焦點有兩個，在物方空間的焦點，稱"物方焦點"，該處的焦平面，稱"物方焦平面"；反之，在象方空間的焦點，稱"象方焦點"，該處的焦平面，稱"象方焦平面"。 光線通過凹透鏡后，成正立虛像，而凸透鏡則成正立實像。實像可在屏幕上顯現出來，而虛像不能。
產品特點：
產品用途

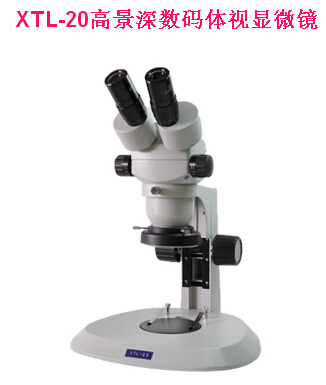

XTL-20體視顯微鏡具有較大的變倍比，從低倍到高倍連續變倍全程清晰無閃動，大景深，長工作距離；配件齊全，可配各種底座和萬能支架；適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等，配測量軟件可以測量各種數據。
產品規格
|
規格參數
|
XTL-20
|
|
光學系統
|
斜路光學系統
|
●
|
|
光學部件
|
目鏡頭
|
雙目水平傾斜45°±6屈光度
|
●
|
|
三目水平傾斜45°±6屈光度
|
|
|
雙目瞳距調節 ： 52--76mm
|
●
|
|
目鏡
|
倍數
|
視場
|
●
|
|
10×
|
Φ23
|
|
物鏡
|
連續變倍
|
工作距離
|
|
1~6.5×
|
118mm
|
|
放大倍數
|
10×~65×(可升級至390×)
|
|
底座支架
|
手輪調焦
|
100mm
|
|
鏡體安裝孔徑
|
Φ76mm
|
|
圓形載物臺
|
中心工作臺直徑：φ95mm
|
|
光源
|
外置光源
|
220V
|
|
可升級配件
|
目鏡
|
10×(帶刻度)
|
○
|
|
15×/20×/30×
|
○
|
|
附加物鏡
|
0.37×/0.5×/0.7×/1.5×/2×
|
○
|
|
CCD適配鏡
|
1×/0.5×/0.3×
|
○
|
|
底座支架
|
各種規格底座支架選擇
|
○
|
|
移動平臺
|
X-Y移動平臺
|
○
|
|
光源
|
LED環形燈
|
○
|
|
單/雙光纖冷光源
|
○
|
|
應用軟件
|
二維測量軟件
|
○
|
|
數碼成像系統
|
CCD適配鏡
|
○
|
|
PUDA 300萬像素數字攝像器
|
|
注解：●為標配、○為可升級配件
|
|
主要光學參數
|
目鏡
|
物鏡
|
主機
|
加0.37X大物鏡
|
加0.5X大物鏡
|
加1.5X大物鏡
|
加2X大物鏡
|
|
1X~6.5X
|
0.37X~2.4X
|
0.5X~3.3X
|
1.5X~9.8X
|
2X~13X
|
|
10X
|
總倍率
|
10X~65X
|
3.7X~24.1X
|
5X~32.5X
|
15X~98X
|
20X~130X
|
|
視場數(mm)
|
Φ23~Φ3.5
|
Φ62.2~Φ9.6
|
Φ46~Φ7
|
Φ15.3~Φ2.3
|
Φ11.5~Φ1.8
|
|
15X
|
總倍率
|
15X~97.5X
|
5.55X~36.1X
|
7.5X~48.8X
|
22.5X~147X
|
30X~195X
|
|
視場直(mm)
|
Φ17~Φ2.6
|
Φ45.9~Φ7.1
|
Φ34~Φ5.2
|
Φ11.3~Φ1.7
|
Φ8.5~Φ1.3
|
|
20X
|
總倍率
|
20X~130X
|
7.4X~48.1X
|
10X~65X
|
30X~196X
|
40X~260X
|
|
視場直(mm)
|
Φ14~Φ2.2
|
Φ37.8~Φ5.8
|
Φ28~Φ4.2
|
Φ9.3~Φ1.4
|
Φ7~Φ1.1
|
|
30X
|
總倍率
|
30X~195X
|
11.1X~72.2X
|
15X~97.5X
|
45X~294X
|
60X~390X
|
|
視場直(mm)
|
Φ9~Φ1.4
|
Φ24.3~Φ3.7
|
Φ18~Φ2.7
|
Φ6~Φ0.9
|
Φ4.5~Φ0.7
|
|
工作距離(mm)
|
118
|
275
|
195
|
50
|
35
|
儀器成套性
|
儀器成套性
|
|
⑴儀器主機1臺
|
⑷目鏡2個
|
⑺眼罩2個
|
⑽濾色片1片
|
⒀ 儀器防塵罩1個
|
|
⑵目鏡筒1組
|
⑸分劃目鏡0個
|
⑻載物片2個
|
⑾國標電源線1根
|
⒁隨機文件檔案1套
|
|
⑶物鏡頭1個
|
⑹測微尺0片
|
⑼工件壓簧片1組
|
⑿備用燈泡1只
|
|
數碼應用方案配置
|
XTL-20C電腦攝像系統
|
XTL-20D數碼相機攝像
|
|
⑴
|
XTL-20三目連續變倍體視顯微鏡
|
⑴
|
XTL-20三目連續變倍體視顯微鏡
|
|
⑵
|
高質量CCD適配鏡
|
⑵
|
專業數碼相機延遲鏡
|
|
⑶
|
PUDA 300萬USB型進口芯片顯微鏡攝像機(采用美國APTINA高性能芯片組/ USB2.0 高速通訊，高分辨率、完美的色彩還原處理/ Ultra-Fine專利色彩渲染技術)
|
⑶
|
1000萬像素數碼像機(推薦Nikon/Sony)
|
|
⑷
|
ToupView專業的圖像軟件
|
|
|
