偏光顯微鏡五個部分組成的構造過程
發布人：shpuda發布時間：2014/1/17

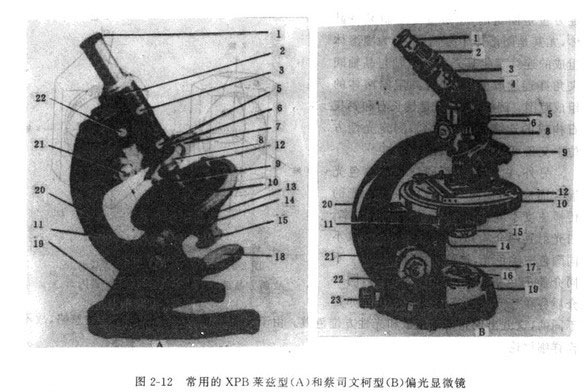

偏光顯微鏡具體構造有多種多樣，但基本構造原理是類似的，總的來說可分為萊茲型和蔡司文文柯型兩大類，概括起來偏光偏光顯微鏡是由支架系統、照明系統、物臺、故大系統及零件盒等五部分組成的。
1.支架系統
支架系統是支持整個儀器重全.保持和固定偏光顯微鏡光學系統的部件，俗稱鏡架。它是由馬蹄型鏡座(19)和與鏡座上立柱以校軸相連的鏡份(20)構成的，以餃軸為中心的鏡臂可轉動90°以調整傾斜度，鏡臂上端裝偏光顯微鏡的鏡筒(2);蔡司偏光偏光顯微鏡的鏡座為空心圓盤，內裝專用照明燈(23)和反光鏡(18)，在制造時鏡臂就處于一定的傾斜位置而不能作傾斜轉動。
2.照明系統
為獲得符舍要求的照明光源，在偏光顯微鏡下方裝置由光源、反光鏡及其他部件組成的照明系統，按照明光前進為序有:由日光、電燈光、專用照明燈作為照明光源，后者以專用變壓器與外電旅相聯(23)，而獲得4-8V 15W的白熾燈;光源發出的光線由具有平凹兩面的可繞互相垂直軸轉旋的反光鏡(18)反射進人偏光顯微鏡;光線進人偏光顯微鏡首先遇到掛光鏡(16)使光線變成乳白色或所需的單色光.然后通過下伯光鏡(15)將自然光變為在PP方向振動的甲面偏光。為使散射光線稍有集中成近平行和提離光線強度，在光路中裝置一組固定透鏡。為調節光強還裝一銷光圈(13)，縮小光圈可提高圖像的反差.在梢光圈上方接近試樣薄片處，裝一可使光線高度獲集的專為獲放偏光系統用的旅光鏡(14).不用時可用手柄移出光路。
3.載物臺
載物臺(簡稱物臺)是放談試樣薄片的圈形金屬平臺(10)，可燒偏光顯微鏡中心軸水平旋轉360°,圓臺邊緣有360°刻度和1/10°游標尺，以顯示物臺的旋轉角度，外緣還有物臺固定螺絲(11)，物臺中央有圈孔供光線通過，在中心圈孔附近裝有兩只固定試樣兩片的薄片夾(12),物臺面上還有裝其他儀器的小螺孔等。
4.放大系統
萊茲璧偏光偏光顯微鏡的放大系統全部安裝在鏡臂上端的鏡筒(2)內，用粗閱蛛旋(21)和細調螺旋(22)使鏡筒上下移動以兩節物鏡的焦距。鏡筒最下端用物鏡固定夾(7)裝置物鏡(1).每臺偏光顯微鏡均有供自由選用的不間放大倍效的多個物鏡，蔡司型偏光且徽鏡的不間放大倍數物鏡同裝在物鏡盤(8)上，更換只需轉動物鏡盤即可。在鏡簡最上端裝有目鏡(1)，每臺偏光顯微鏡亦備有兩個以上不同放大倍數和用途的目鏡，目鏡和物鏡的放大倍致之乘積為偏光顯微鏡的總放大倍數。除物鏡和目鏡外，鏡筒上還裝有振動方向以AA表示的上偏光鏡(5)和勃氏鏡(3)，并有供插入消色器的試樣孔(6)。上下偏光鏡的振動方向可互相平行或垂宜，亦可以任意角度相交，顯徽結構分析主要用星垂直關系的正交偏光系統。
5.零件盒
每臺偏光偏光顯微鏡都附有一個甚至數個軍件盆.裝有不問放大倍數和用途的物鏡及目鏡，常用消色器、濾光片、中心校正探絲、物臺微尺等。有的零件盒還裝有專用照明燈、變壓器、備用燈泡、油漫物鏡專用浸油、機械臺等，較高級的零件盒還有其他消色器、求積儀、顯徽照相裝置等。
