    MM-80大型金相顯微鏡主要由以下六部分構成。

    1)載物臺

    能作360°旋轉，最小讀數值為°，也可在任一角度內將載物臺卡緊。同時載物臺能作縱橫向移動，可讀得移動值為0.1毫米。

    2)金相顯微鏡主體

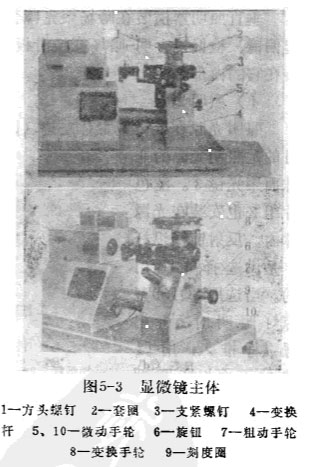

    主體外形見圖5-3所示。圖中的方頭螺釘1是供調整載物臺的機械中心與金相顯微鏡光軸重合之用的。在載物臺的下方，裝有暗場聚光鏡及二只暗場套圈2，一只用于PC10 x物鏡，另一只用于PC25x物鏡。在目鏡管下方，裝有支緊螺釘3，供緊定目鏡簡之用。主休下方裝有微動手輪5, 10,微動手輪上有一刻度圈9，格值為0.002毫米。在微動手輪5旁邊，有一微動遙控變換桿4，推上變換桿時，可作遠距離操作微動機構用，拉下變換桿時，則使微動遙控系統脫開，遠距離操作手輪就不起作用了。粗動手輪7安裝在主體的右邊，其上有一鎖緊旋鈕，供支緊粗動機構之用。主體的右邊還裝有五角棱鏡變換手輪8。利用目鏡觀察時，將五角棱鏡旋入光路，作投影觀察或攝影時，則通過旋轉該手輪將五角棱鏡旋出光路。

    3)垂直照明器

    垂直照明器橫裝在暗場聚光鏡套圈2的下方，孔徑光欄、起偏鏡、檢偏鏡、明-暗場變換滑板、平面半反射鏡等都安裝在它的內部。

    3)垂直照明器

    垂直照明器橫裝在暗場聚光鏡套圈2的下方，孔徑光欄、起偏鏡、檢偏鏡、明-暗場變換滑板、平面半反射鏡等都安裝在它的內部。

    4)照明光源

    照明光源在金相顯微鏡主體左邊。與垂直照明器相對的是照明光源的非球面聚光鏡。濾色片組也安裝在光源體內。反射鏡操縱桿是供選擇光源用的。當選用SQ150型氙燈照明時，可把操縱桿推入，用12伏50瓦白熾燈照明時，可把操縱桿拉出。光源箱體后面是燈室，一邊安裝高壓氙燈，一邊裝白熾燈，燈室背面是接線往及光源調整機構等。
