光的成像與偏光顯微鏡透鏡
發布人：shpuda發布時間：2014/4/8
一、光的焦點與像的形成

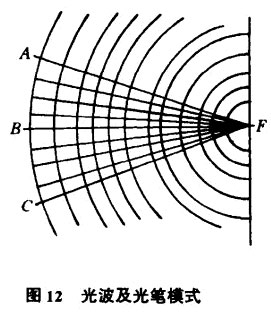

集合光向一點集合，散開光由一點向四周散開，其中一部分光錐形態呈筆狀(圖12)，故稱光筆，光筆的光會聚之點稱為焦點。
光線通過反射和折射后形成的像是根據人射光線、屈光介質、人射角和反射角的大小不同而形成的不同成像。
光經過凸偏光顯微鏡透鏡折光集中于一點可使物體變焦而燃燒，此時形成的焦點為實性焦點，亦稱陽性焦點;光線經凹透鏡的折射后是散開的，但沿光線向相反方向延長做虛設的光徑路線，此虛線會聚之點稱虛性焦點或陰性焦點。由此，像的形成一般分為實像和虛像2種。
1.實像:光線從一發光體發出后，經過反射或折射，光線向另一點會聚、此點是原來的光源的實像。
2.虛像:光線從一發光體發出后，經過反射或折射后，光線如同從另一點所發出，此點便是原來的光源的虛像。
二、偏光顯微鏡透鏡
具有屈光作用的鏡片，稱為偏光顯微鏡透鏡。透鏡是由玻璃或其他物體所組成，其一面或兩面成弧形。透鏡一般分為球面透鏡和圓柱透鏡2種。
(一)球面鏡
是圓球的一部分，其反射面是球面的反射鏡。圓球的中心是球面鏡的曲率中心。球面鏡曲率中心與頂點的連線稱球面鏡的軸。凡與球面鏡軸平行的光線，到達鏡面時必定要發生反射，光線或向軸上一點會聚或從此點發散，此點即為球面鏡的主焦點，常用F表示。由主焦點到鏡面頂點的距離，稱鏡面的焦距。
光學焦距是從球面鏡的頂點開始，沿鏡軸測到主焦點。若從頂點到主焦點的方向與人射光的方向相反，用十表示;若從頂點到主焦點方向與之相同，用一表示。前者代表凸面鏡，后者代表凹面鏡。
球面偏光顯微鏡透鏡上各徑線的彎曲度相同，故其各徑線的屈光力相等。
