光學偏光顯微鏡的構造和使用方法
發布人：shpuda發布時間：2014/4/25
在植物學實驗課中，經常需要使用光學偏光顯微鏡(以下簡稱顯微鏡)觀察植物體內的各種結構。雖然大部分同學在中學已使用過顯微鏡，但有關顯微鏡的構造和正確的使用方法還沒有完全幸握。因此，在使用顯微境之前，必須認真復習并掌握顯微鏡的構造和使用方法，才能更好地發擇顯微鏡的作用，進免發生損壞。
偏光顯微鏡和壓破蓋玻片等事故。
一、偏光顯微鏡的構造

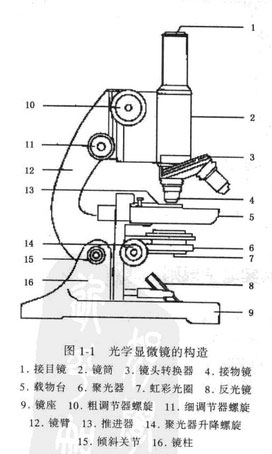

顯微鏡可分為光學系統和機械裝置兩部分(圖1一1)。
(一)光學系統
(1)物鏡:放大倍數越高越長。接近標本，因此也叫接物鏡。物鏡安裝在鏡筒的下端。它的作用是將標本作第一次放大，然后再由目鏡將第一次放大的像作第二次放大。
物鏡是決定偏光顯微鏡性能的最重要部件，即決定分拼力的高低，偏光顯微鏡越好，分辨力越高。
分拼力是指分腳細微結構最小間隔的能力。人眼的分辨力為100μm，顯微鏡的分辨力以下式計算:
R=0.61λ/NA
R指兩個微點間的距離，R越小，分辨力越高，λ為光波波長，NA為鏡口率。目前在實用范圍內物鏡的最大鏡口率為1.4.而可見光最短波長為0.41.m，代入公式則:
R=0.61x0.4/1.4=0.17
由此可見，光學偏光顯微鏡的最大分辨力約為0.2μm.差不多為可見光最短光波的一半。
通常物鏡分為三種:放大倍數10倍以下的叫低倍鏡;放大倍數20倍(20 x)左右的叫中倍鏡;放大倍數40-65倍(40x-65x)的叫高倍鏡。此外還有一種放大倍數為90-100倍的叫油鏡。
在每個物鏡上除標有放大倍數外。還標有其他效值，如10倍鏡上標有10/0.25和160/0.17等。此處10為物鏡的放大倍數0.25為鏡口率，160為鏡簡長度，0.17為蓋玻片的厚度，兩者單位均為毫米。
放大倍效低的物鏡，構造越簡單，熱距越長;反之，放大倍數高的，構造越復雜，焦距越短。物銳和標本的蓋玻片上面的距離稱為工作距離，物鏡的工作距離和物鏡的放大倍數有直接關系，放大倍數大的工作距離短，放大倍教小的工作距離長。因此，在使用高倍鏡時，由于工作距離短，要特別注意不要使物鏡直接碰到標本片，以免損壞鏡頭。
(2)目鏡:安裝在鏡簡上端，作用是把己經被物鏡放大了的物像進一步放大。它相當于一個放大鏡，并不增加偏光顯微鏡的分辨力，一般常用的目鏡放大倍數為4-20倍。
(3)聚光器:載物臺中央，通光孔下方的聚光鏡和可變光附合稱聚光器，獲光鏡相當于一組凹透鏡，可匯集來自內代光X的光(或反光鏡反射的光)。可變光闌又叫虹彩光圈，位于攝光鏡下方，由十幾片金屬薄片組成，中心部分形成圓孔，推動虹彩光圈的把手。可以隨愈調節圓孔的大小，選擇適當?shù)墓鈴姟?/span>
(4)照明器:也稱內跪光源，通常采用高亮度、高效率的鹵素?zé)艉头乔蛎婢酃忡R。
(5)反光鏡:沒有照明器的偏光顯微鏡都有反光鏡，即安放在鏡住或談座上的圓形平凹雙面鍵，可作各方向轉動，對準光諫(采自然光或燈光)，把光線反射到聚光器。平面鏡只具反光作用，凹面兼具反光和取光作用，通常光線較弱時使用凹面鏡，強光時用平面談。
(二)機械裝置
(1)鏡座:偏光顯微鏡最下方的底座，它支持顯微鏡的全部重量，并使顯微鏡能平穩放置桌面上。
(2)鏡臂:連接鏡簡和載物臺，并為移動偏光顯微鏡時手執處。
(3)鏡簡:目鏡下方的空圓簡。
(4)轉換器:位于鏡筒下方，可同時安放3-4個不同倍率的接物鏡，根據需要而轉換使用。
(5)載物臺:連接于鏡價下端之方形或圓形平臺，用來放談玻片。中央有一通光孔，光線由此通過。載物臺上有推進器，便于移動玻片進行觀察。
(6)調焦裝置:鏡臂上端有大小各一對螺旋，用來升降鏡筒以調整焦距。大的為粗準焦螺旋，也稱粗調節器螺旋，旋轉一周可升或降鏡簡10mm。小的是細準焦螺旋，也稱細調節器螺旋，旋轉一周可使鏡筒開或降0.1mm，另一類偏光顯微鏡是通過升降毅物臺來調焦的，故調焦螺旋在鏡臂下端。
